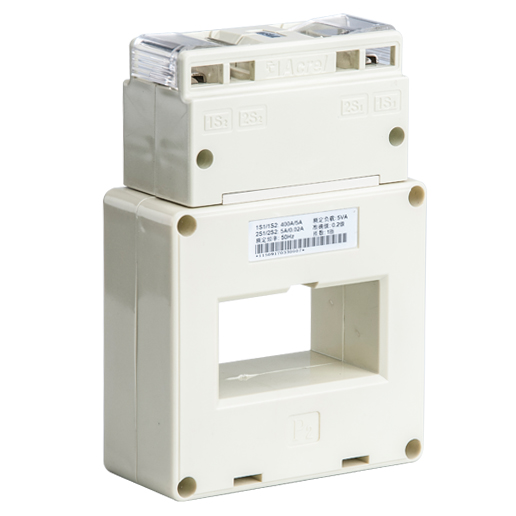

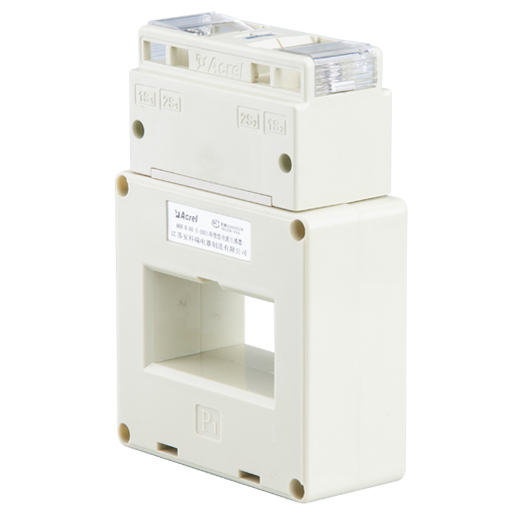

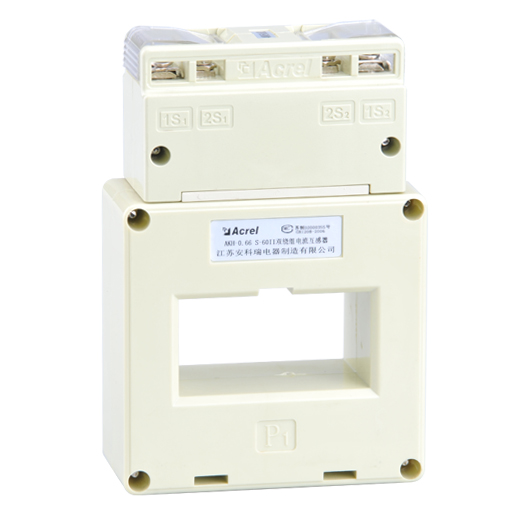

AKH-0.66S系列雙繞組型電流互感器
-
18701997389
-
18217418816
AKH-0.66S系統監控用電流互感器

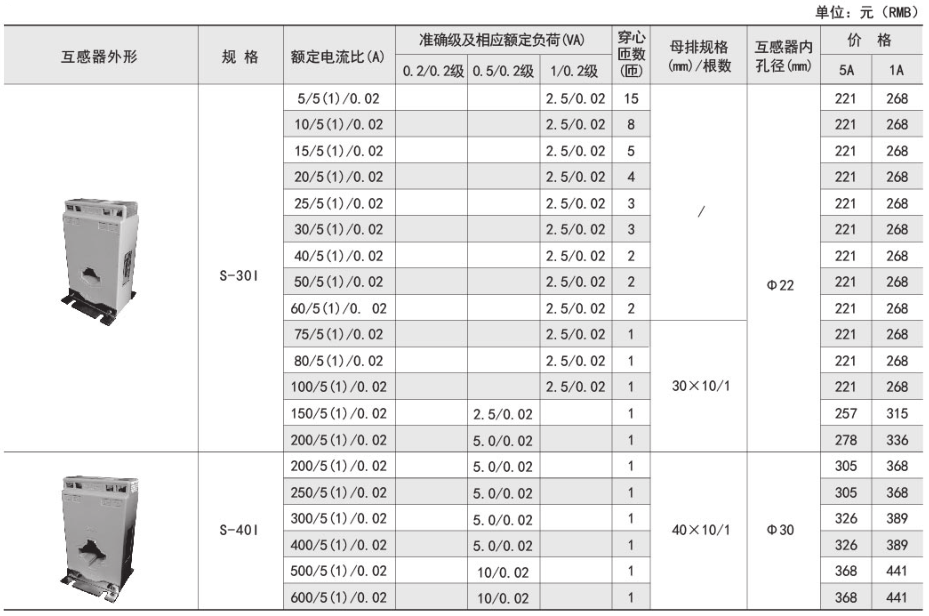

| 規格 | 額定電流比(A) | 準確級及相應額定負荷(VA) | 穿心匝數(匝) | 母排規格/根數 | 電纜最大外徑 | 安裝方式 | ||
| 0.2/0.2級 | 0.5/0.2級 | 1/0.2級 | ||||||
| S-30I | 5/5(1)/0.02 | ? | ? | 2.5/0.02 | 15 | /? | φ22 | F |
| 10/5(1)/0.02 | ? | ? | 2.5/0.02 | 8 | ||||
| 15/5(1)/0.02 | ? | ? | 2.5/0.02 | 5 | ||||
| 20/5(1)/0.02 | ? | ? | 2.5/0.02 | 4 | ||||
| 25-30/5(1)/0.02 | ? | ? | 2.5/0.02 | 3 | ||||
| 40-60/5(1)/0.02 | ? | ? | 2.5/0.02 | 2 | ||||
| 75-100/5(1)/0.02 | ? | ? | 2.5/0.02 | 1 | 30×10/1 | B,F | ||
| 150/5(1)/0.02 | ? | 2.5/0.02 | ? | 1 | ||||
| 200/5(1)/0.02 | ? | 5.0/0.02 | ? | 1 | ||||
| S-40I | 200/5(1)/0.02 | ? | 5.0/0.02 | ? | 1 | 40×10/1 | φ30 | C,F |
| 250-400/5(1)/0.02 | ? | 5.0/0.02 | ? | 1 | ||||
| 500-600/5(1)/0.02 | ? | 10/0.02 | ? | 1 | ||||

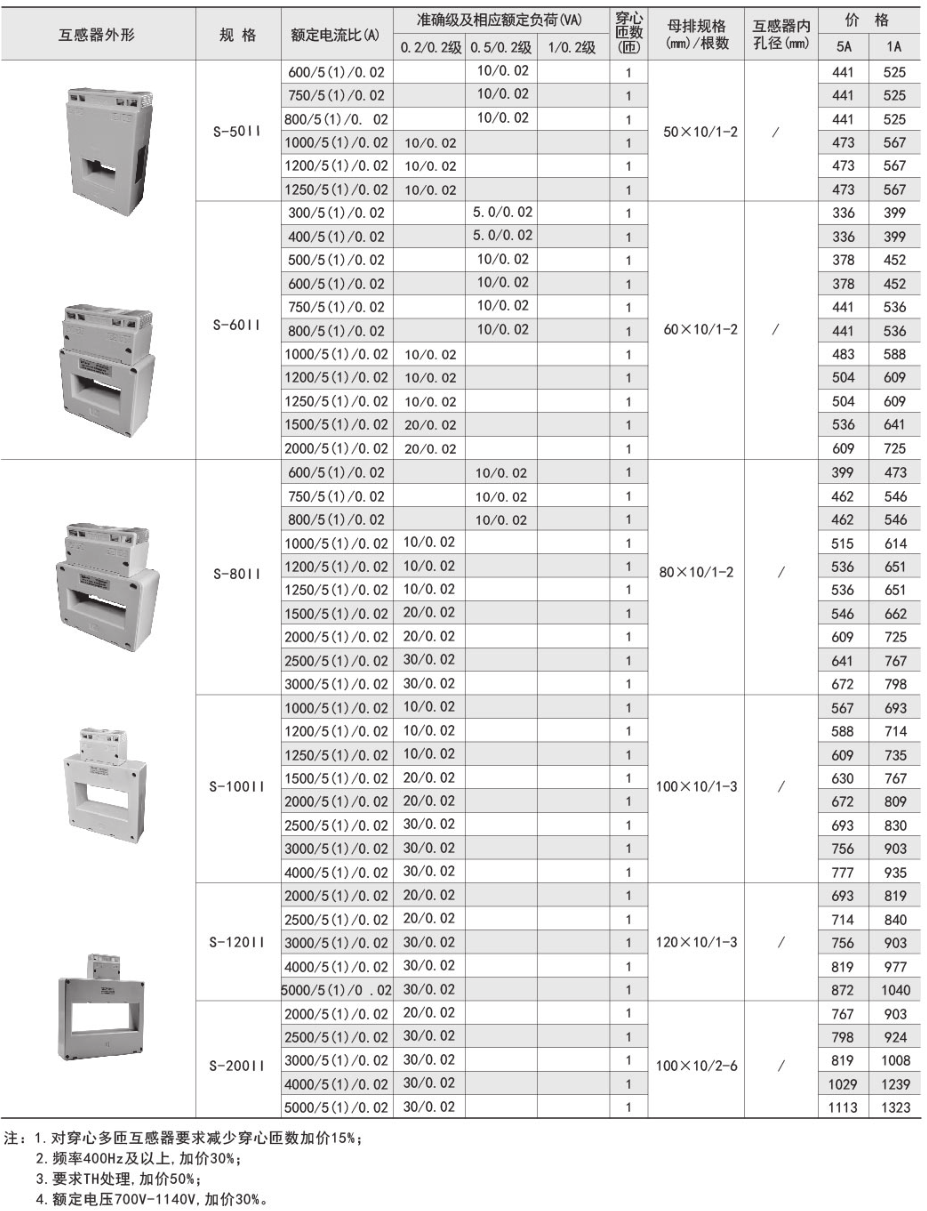

| S-50Ⅱ | 600-800/5(1)/0.02 | ? | 10/0.02 | ? | 1 | 50×10/1-2 | / | B |
| 1000/5(1)/0.02 | 15/0.02 | ? | ? | 1 | ||||
| 1200-1250/5(1)/0.02 | 20/0.02 | ? | ? | 1 | ||||
| S-60Ⅱ | 300-400/5(1)/0.02 | ? | 5.0/0.02 | ? | 1 | 60×10/1-2 | / | C |
| 500-800/5(1)/0.02 | ? | 10/0.02 | ? | 1 | ||||
| 1000-1250/5(1)/0.02 | 10/0.02 | ? | ? | 1 | ||||
| 1500-2000/5(1)/0.02 | 20/0.02 | ? | ? | 1 | ||||
| S-80Ⅱ | 600-800/5(1)/0.02 | ? | 10/0.02 | ? | 1 | 80×10/1-2 | / | |
| 1000-1250/5(1)/0.02 | 10/0.02 | ? | ? | 1 | ||||
| 1500-2000/5(1)/0.02 | 20/0.02 | ? | ? | 1 | ||||
| 2500-3000/5(1)/0.02 | 30/0.02 | ? | ? | 1 | ||||
| S-100Ⅱ | 1000-1250/5(1)/0.02 | 10/0.02 | ? | ? | 1 | 100×10/1-3 | / | D |
| 1500-2000/5(1)/0.02 | 20/0.02 | ? | ? | 1 | ||||
| 2500-3000/5(1)/0.02 | 30/0.02 | ? | ? | 1 | ||||
| 4000/5(1)/0.02 | 30/0.02 | ? | ? | 1 | ||||
| S-120Ⅱ | 2000/5(1)/0.02 | 20/0.02 | ? | ? | 1 | 120×10/1-3 | / | |
| 2500-3000/5(1)/0.02 | 30/0.02 | ? | ? | 1 | ||||
| 4000-5000/5(1)/0.02 | 30/0.02 | ? | ? | 1 | ||||
| S-200Ⅱ | 2000/5(1)/0.02 | 20/0.02 | ? | ? | 1 | 100×10/2-6 | / | |
| 2500-3000/5(1)/0.02 | 30/0.02 | ? | ? | 1 | ||||
| 4000-6300/5(1)/0.02 | 30/0.02 | ? | ? | 1 | ||||
