分布式光伏發電系統

1

系統簡介

根據國家電網Q/GDW1480-2015 《分布式電源接入電網技術規定》:分布式電源并網電壓等級可根據各并網點裝機容量進行初步選擇,推薦如下:8kW 及以下可接入220V;8kW~400kW可接入380V;400kW~6000kW可接入10kV;5000kW~30000kW以上可接入35kV。并網電壓等級應根據電網條件,通過技術經濟比選論證確定。若高低兩級電壓均具備接入條件,優先采用低電壓等級接入。

系統結構

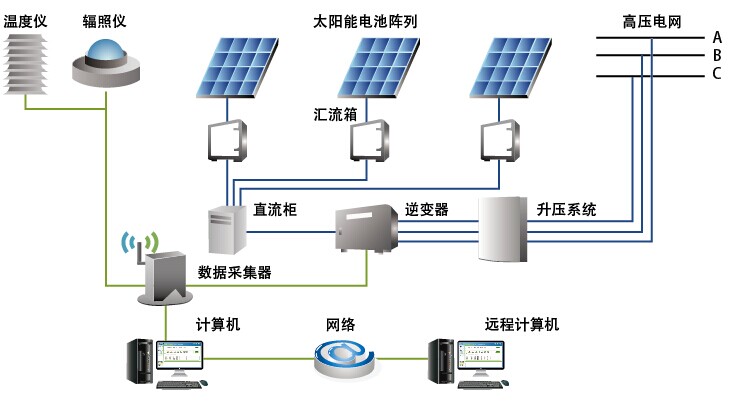

A、戶用光伏

2

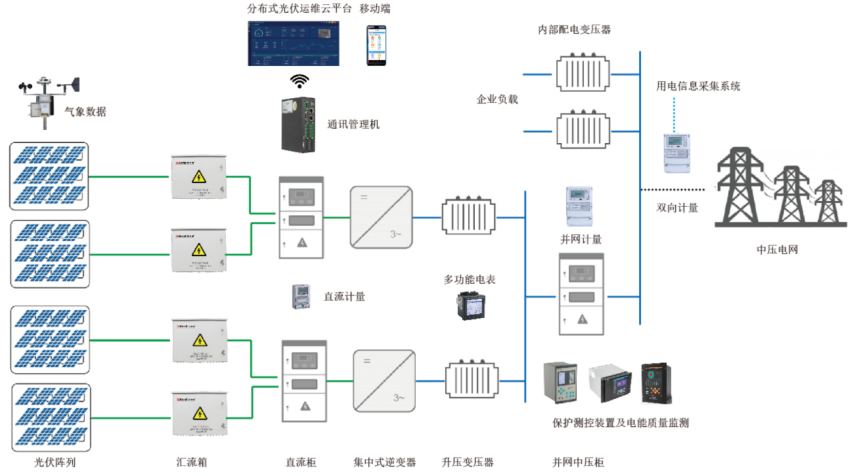

C、大容量分布式光伏電站

3

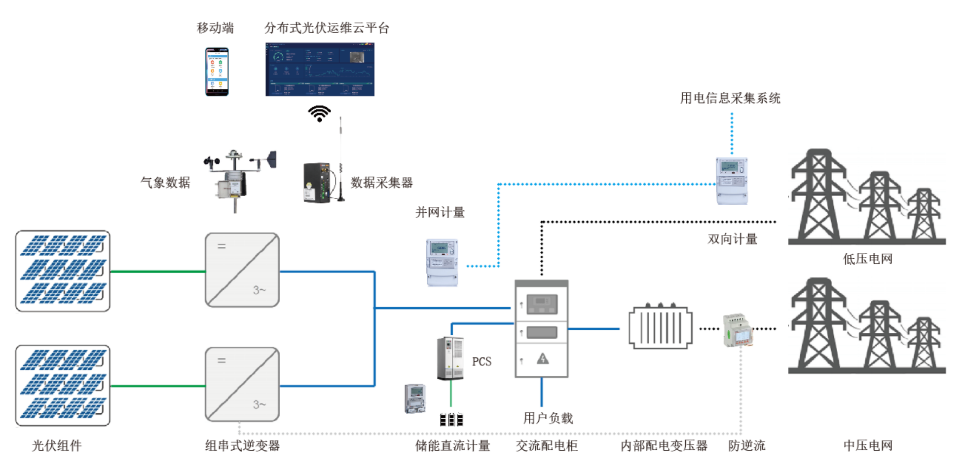

B、中小容量光伏電站

4

系統功能

1、綜合看板

光伏電站位置顯示

光伏電站數量,峰值發電功率,實時發電功率顯示

統計所有光伏電站日、月、年發電量

計算標準煤節約量以及二氧化碳減排量

柱狀圖展示每月發電量

?

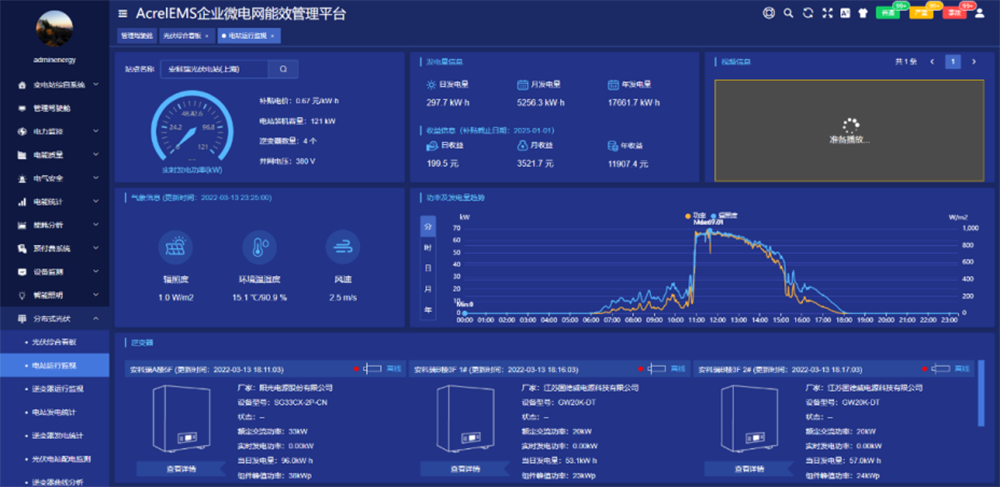

2、電站狀態

展示光伏電站發電功率,峰值功率等基本參數

統計當前光伏電站日、月、年發電量

攝像頭實時監測

接入輻照度、環境溫濕度、風速等環境參數

顯示當前光伏電站逆變器接入數量及其基本參數

01

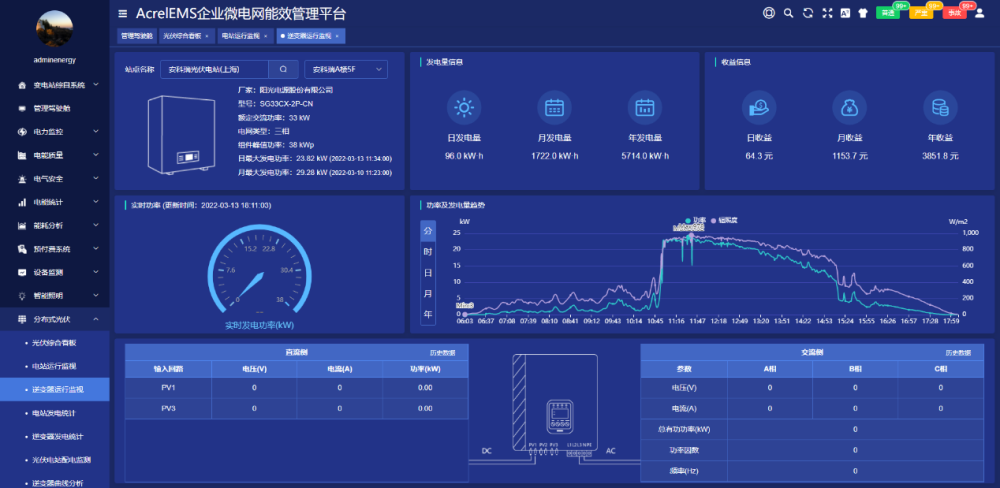

3、逆變器狀態

逆變器基本參數顯示

日、月、年發電量顯示

通過曲線圖顯示逆變器功率、環境輻照度曲線

直流側電壓電流查詢

交流電壓、電流、有功功率、頻率、功率因數查詢

6

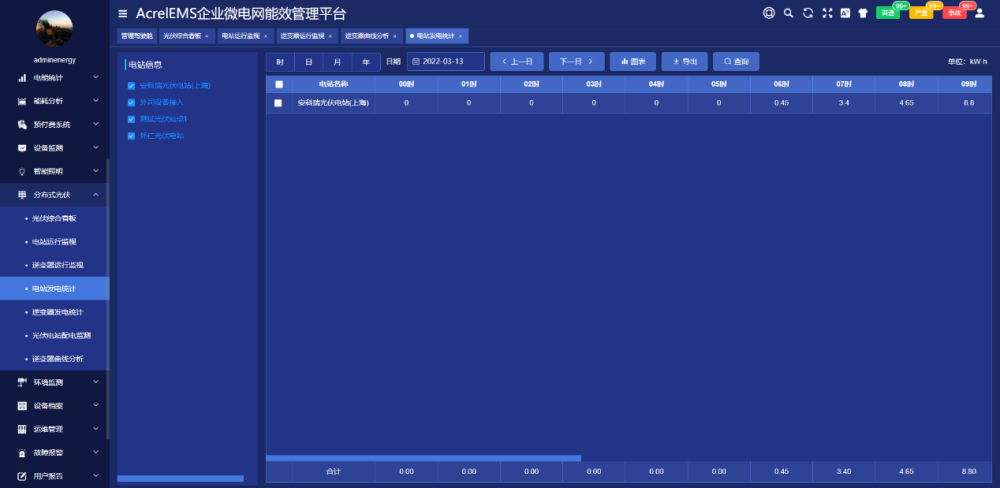

4、電站發電統計

統計列表中所有光伏電站日、月、年發電量,支持柱狀圖和曲線圖切換展示以及報表導出功能。

7

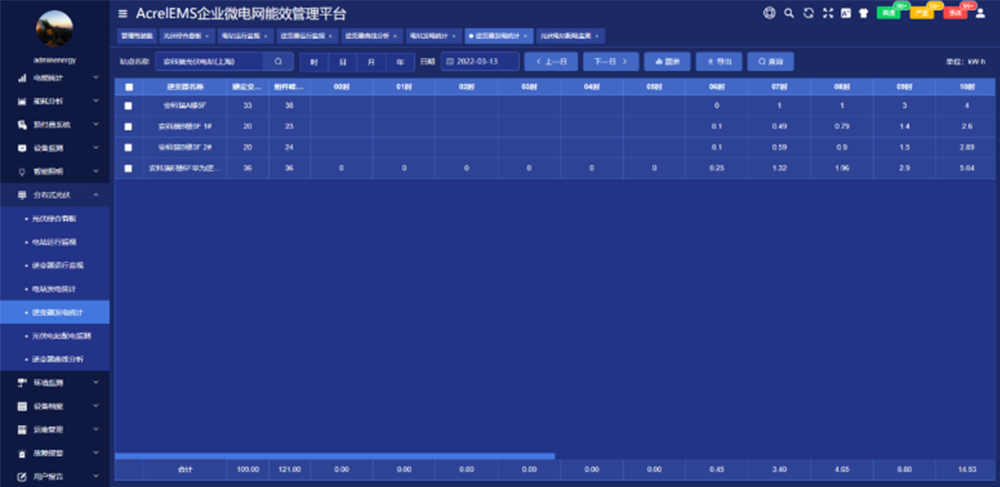

5、逆變器發電統計

統計當前光伏電站中所有逆變器的日、月、年發電量,支持柱狀圖和曲線圖切換展示以及報表導出功能。

02

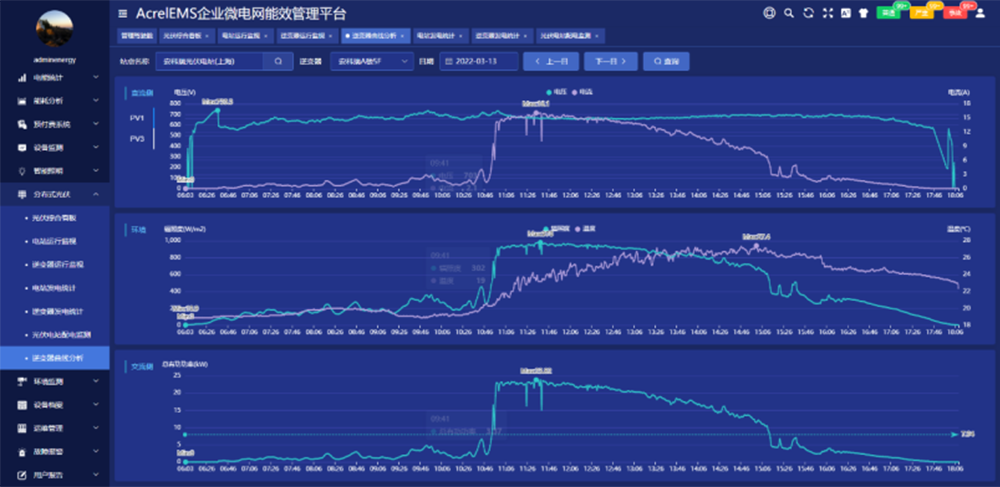

6、逆變器曲線分析

展示逆變器直流側電壓、電流曲線,交流側功率曲線以及環境輻照度曲線、溫度曲線。便于用戶進行整體分析。

03

設備選型

名稱 型號 用途
智能網關 ANet-1E1S1-4G 嵌入式linux系統,網絡通訊方式具備Socket方式,支持XML格式壓縮上傳,提供AES加密及MD5身份認證等安全需求,支持斷點續傳,支持Modbus、ModbusTCP、DL/T645-1997、DL/T645-2007、101、103、104協議
光伏運維云平臺 EMS-PV 監測光伏發電功率、發電量、功率曲線、發電日月年報表、設備信息、故障報警、氣象數據等
多功能網絡電力儀表 APM 各電壓等級全電氣參數測量、計量和狀態量采集
直流電能表 PZ 在分布式光伏項目中適用于直流信號設備電量測量和電能計量使用
光伏匯流箱 APV 防護等級為IP65,滿足室內外安裝要求;
采用霍爾傳感器,隔離測量,可16路輸入;
耐壓DC1.5kV.熔斷電流可選擇;
可選電壓測量功能,可測量電壓DC 1.5kV;
具有RS485通訊接口,ModBus-RTU通訊協議﹔
可根據客戶需求配用國內外知名品牌廠家的光伏專用直流斷路器,光伏專用直流熔斷器、防雷保護器等元件
匯流采集裝置 AGF 一次電流采用穿孔方式接入,可20A,穿孔方式接入,安裝方便,安全性高;帶3路開關量狀態監測,可以對匯流箱內的防雷器、斷路器狀態進行監控;具有內部測溫功能,可實時監測箱內溫度,保證電氣安全;具有DC 1500V母線電壓測量功能;具備RS485接口,Modbus-RTU協議,將監測數據上傳至后臺系統
防孤島保護 AM5SE AM5SE-IS防孤島保護裝置主要適用于35kV、10kV及低壓380V光伏發電、燃氣發電等新能源并網供電系統。當發生孤島現象時,可以快速切除并網點,使本站與電網側快速脫離,保證整個電站和相關維護人員的生命安全。
電能質量在線監測 APView500 適用于35kV和10kV電壓等級的線路保護測控、變壓器差動、后備保護測控等功能
